图集编号：22CS06-1

图集名称：硬累氯乙烯（PVC-U） 轴向中空壁管材及排水检查井选用与施工

资源类型：国标图集

发布日期：2022-10-01

实施日期：2022-10-01

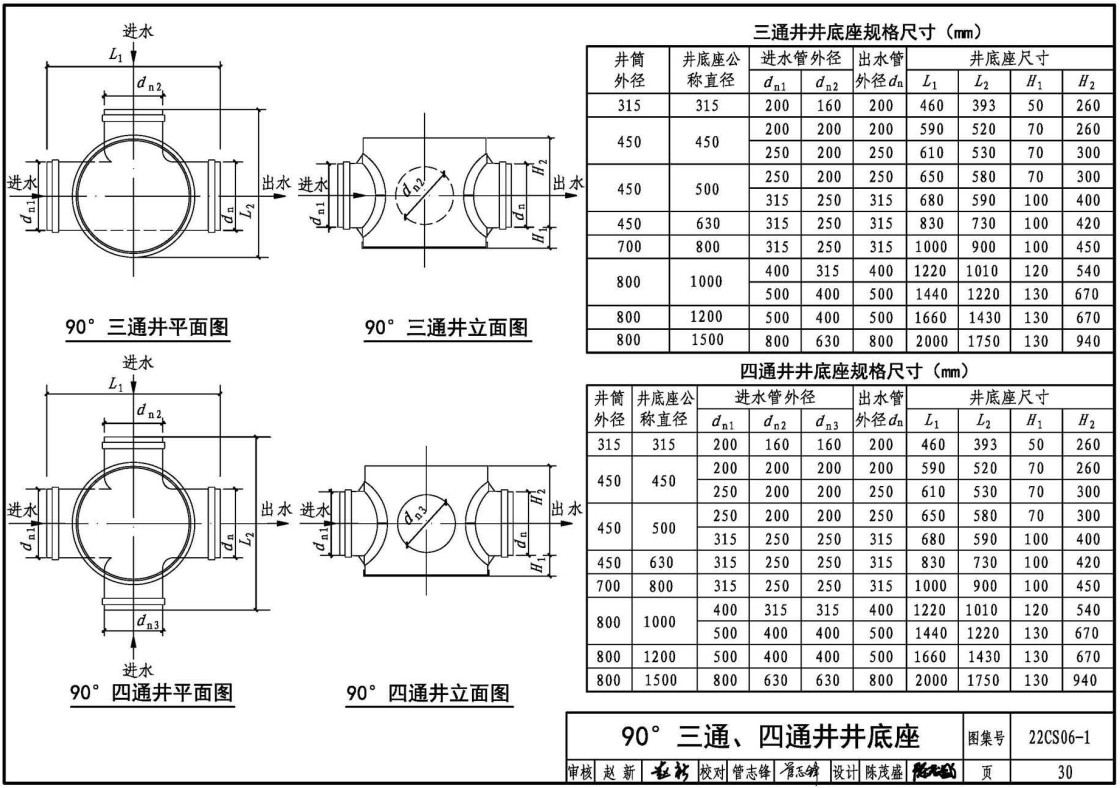

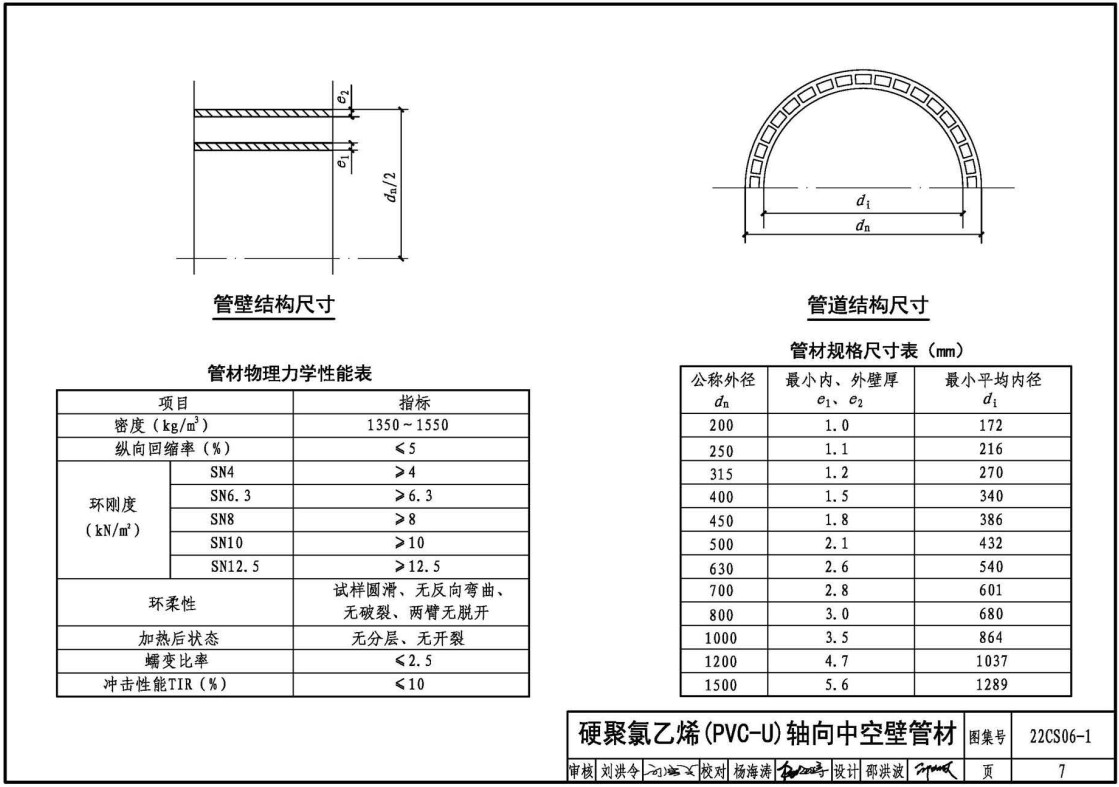

简介：本图集为施工安装类图集，可用于指导设计、规范施工和安装，设计人员可直接选用，施工人员可按图施工。本图集适用千新建、扩建和改建的城镇埋地污废水、雨水等无压排水工程，包括建筑小区、工业厂区及市政工程。适用于一般土质条件下，埋设深度不大千6m、连续排水温度不大于40℃，管道外径dn200mm~dn1500mm的硬聚氯乙烯(PVC-U)轴向中空壁管材和井座公称直径不大千1500mm的硬聚氯乙烯(PVC-U)排水检查井的设计与施工。当地基土为淤泥、淤泥质土及冲填土等软土土质时，应按相关规范进行地基处理，达到本图集规定的设计条件和施工要求。湿陷性黄土、膨胀土、多年冻土地区应用时，应按相关规范和规程另做处理。适用于抗震设防烈度为9度及9度以下地区。主要内容包括：硬聚氯乙烯(PVC-U)轴向中空壁管材、硬聚氯乙烯(PVC-U)排水检查井和收口检查井的井座、井筒、配件、井盖等部件的设计选用和施工。硬聚氯乙烯(PVC-U)轴向中空壁管材结构和规格尺寸、连接做法；硬聚氯乙烯(PVC-U)直壁检查井的结构示意图，与管道的连接做法，井盖、基础及回填的施工图，各种部件的外形图及规格尺寸表。





PDF质量：高清晰无水印PDF版（官方正式版、完整版、原版扫描，共计：39P（页），PDF文档大小：8.58MB）
